Прототип робота Bird выполняет автономный взлет и имитирует биологию птиц во время испытаний в Китае

Инженеры Северо-Западного политехнического университета, расположенного в Сиане, достигли важной вехи в авиационной технике, разработав роботизированную систему, которая с высокой точностью воспроизводит механику полета птиц и летучих мышей. Аппарат под названием RoboFalcon 2.0 преодолевает исторические ограничения предыдущих моделей, выполняя взлет без посторонней помощи и сохраняя стабильность на низких скоростях. Инновация заключается в способности интегрировать сложные движения крыла в непрерывный цикл, обеспечивая усовершенствованный аэродинамический контроль.

Биомиметическая технология, примененная в этом проекте, направлена ​​на решение постоянных проблем в области воздушной робототехники, в частности, зависимости от внешних пусковых установок или неспособности выполнять медленные и точные маневры. Тщательные испытания, проведенные в лабораториях и аэродинамических трубах, подтвердили эффективность системы в различных условиях, продемонстрировав, что биологическая мимика может предложить практические решения для автономной навигации.

Среди основных наблюдаемых технических достижений выделяются способность сохранять стабильную траекторию во время привязных полетов и независимую регулировку амплитуд управления по тангажу. Система также позволяет регулировать частоту ударов, которая может достигать 7,5 Гц, что обеспечивает универсальность в эксплуатации.

Технические характеристики устройства и проектирование

RoboFalcon 2.0 имеет размеры и вес, оптимизированные для имитации размера средней хищной птицы: его вес составляет около 800 граммов, а размах крыльев составляет 1,2 метра. Центральная приводная конструкция приводится в движение одним двигателем, который соединен с коническим кулисным механизмом. Эта механическая конфигурация отвечает за эффективную передачу кинетической энергии двигателя к крыльям, обеспечивая синхронность, необходимую для полета.

Крылья были спроектированы со стратегическим разделением на три отдельных сегмента, каждый из которых покрыт прочной и легкой полиэфирной мембраной. Такой выбор материала обеспечивает необходимую гибкость во время циклов взбивания, имитируя естественную эластичность перьев и кожи летающих животных.

В конструкцию интегрированы усовершенствованные механизмы разъединения, позволяющие независимо изменять изгибающие и размашистые движения. Эта особенность создает наклонные плоскости удара – аэродинамический метод, наблюдаемый у птиц во время медленного полета, необходимый для подъема без высокой скорости.

Динамика цикла FSF и управление полетом

Работа робота основана на цикле «взмах-взмах-складывание» (взмах-взмах-складывание), который сочетает в себе три основных биомеханических действия при каждом движении крыльев. Во время фазы спуска крыла (ход вниз) переднее вентральное движение отвечает за создание большей части подъемной силы, необходимой для удержания робота в воздухе. С другой стороны, ход вверх осуществляется с убранными крыльями, что является разумной стратегией, позволяющей минимизировать аэродинамическое сопротивление и экономить энергию.

Стреловидность крыльев может варьироваться от 5 до 25 градусов, что позволяет контролируемо и точно модулировать момент тангажа. Было показано, что большие амплитуды развертки усиливают вихрь на передней кромке – гидродинамическое явление, которое значительно улучшает характеристики самолета на низких скоростях. Дополнительно складывание крыльев способствует устойчивости на неактивных фазах цикла, обеспечивая возможность выполнения маневров зависания и плавных переходов к направленному полету.

Экспериментальная проверка и моделирование

Чтобы доказать теорию, лежащую в основе конструкции, эксперименты проводились в открытой аэродинамической трубе, оценивая прототип на скоростях от нуля до 7 метров в секунду. Измерения, полученные с помощью шестикомпонентного тензодатчика, зафиксировали последовательное увеличение средней подъемной силы по мере увеличения амплитуды развертки.

Leia Tambem

Samsung выпускает новое обновление системы с новыми функциями для пользователей Galaxy Watch 4

Значительная скидка на Galaxy S25 Plus снижает стоимость в интернет-магазине до уровня ниже 4500 реалов.

Слух предполагает, что Nintendo готовит специальное издание Switch 2 с ремейком Ocarina of Time

Чистая тяга устройства оставалась стабильной на разных частотах биений, что подтверждает надежность двигателя и механизма трансмиссии. Также было замечено, что момент тангажа становился положительным на более высоких скоростях, что указывает на адекватное продольное управление.

Полученные результаты представляют собой уменьшенные стандартные отклонения, что подтверждает повторяемость и надежность измерений, проведенных исследовательской группой.

Расширенный вычислительный анализ, основанный на уравнениях Навье-Стокса, выявил усиление вихря на передней кромке при максимальных настройках развертки. Моделирование показало, что центр давления сместился вперед, расширяя плечо аэродинамического момента и объясняя увеличение подъемной силы при медленном полете.

Автономность и взлетные испытания

Возможность автономного взлета была протестирована с использованием динамических имитационных моделей, в которых реализовано ПИД-управление (пропорционально-интегрально-производная). Регулировка стреловидности крыльев была необходима для поддержания устойчивости по тангажу в ситуациях, близких к зависанию, со скоростью ниже 3 метров в секунду. Система продемонстрировала управление, пропорциональное требованиям в разных масштабах, хотя была выявлена ​​необходимость компенсации на более высоких скоростях, чтобы избежать расхождений в траектории.

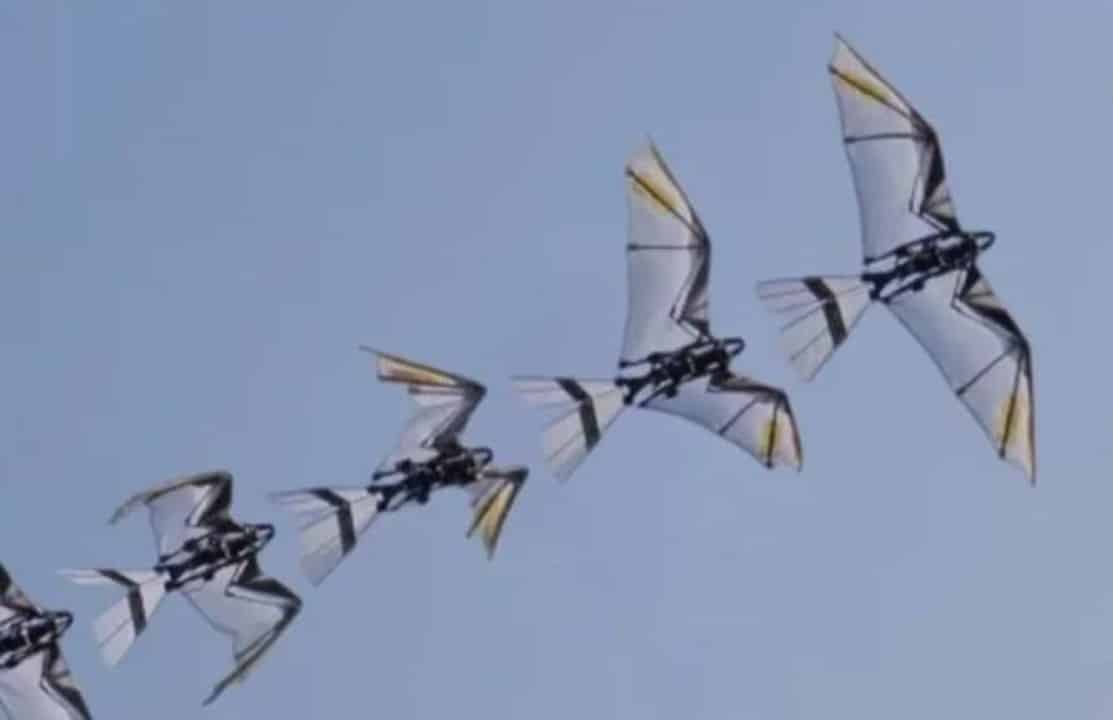

В ходе практических привязных летных испытаний, проведенных в радиусе 15 метров, RoboFalcon 2.0 подтвердил свою способность взлетать без посторонней помощи. При стандартном центре тяжести траектория следовала S-образной форме, достигая максимальной скорости 4 метра в секунду при частоте 7 Гц. Предыдущие настройки центра тяжести позволяли еще больше ускоряться, достигая 6 метров в секунду, без нестабильности тангажа, при этом энергопотребление колеблется около 400 Вт во время самых интенсивных маневров.

Технологическая эволюция и институциональный контекст

В отличие от модели, представленной в 2021 году и предназначенной только для крейсерских полетов, версия 2.0 включает в себя специальные реконфигурации для полетов на малых скоростях. В то время как конструкции, вдохновленные насекомыми, часто используют уникальные степени свободы, RoboFalcon следует закономерностям, наблюдаемым у позвоночных, предлагая превосходную биомеханическую сложность. Новый прототип устраняет исторические ограничения за счет комплексной координации активных и неактивных фаз, что делает этот подход жизнеспособным для будущих практических применений, несмотря на проблемы с энергоэффективностью.

Исследование, проведенное в провинции Шэньси, укрепляет позиции Северо-Западного политехнического университета как мирового эталона в области воздушной биомиметической робототехники. Ответственная команда разработала механизмы на основе предыдущих прототипов, объединив передовые механические и электронные компоненты. Полученные результаты открывают многообещающие перспективы для будущего улучшения автономности и эффективности полета биоинспирированных дронов.
